— 刀法如神，一加Ace 3V外观与骁龙7+ Gen 3跑分出炉 | 蓝厂钛色？X100S新爆料 —

3月11日，高通官宣旗舰新品发布会将在3月18日14:30举行（主角应该是骁龙8s Gen 3和骁龙7+ Gen 3）。一加也在海外官宣一加Nord CE4（就是之前已经有真机谍照的一加Ace 3V同款模具。海外版是骁龙7 Gen3）。

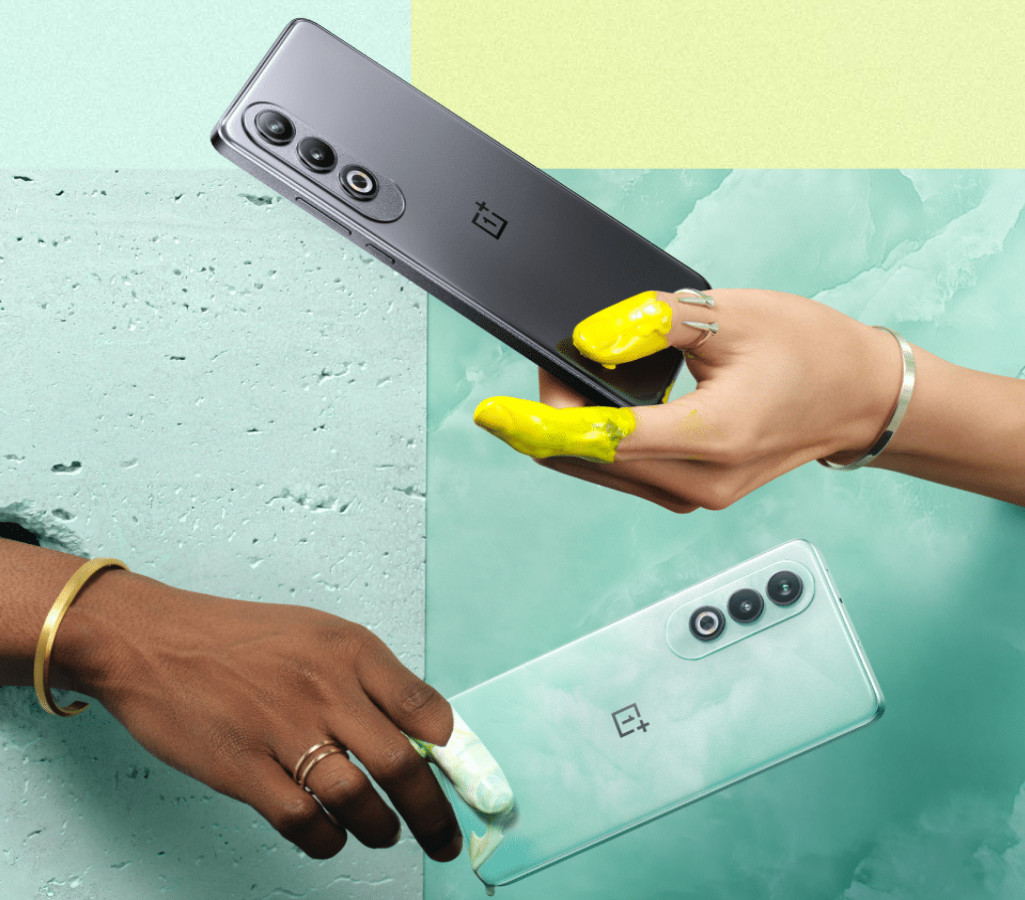

图片上可以确认的细节：塑料直边中框+光面玻璃后盖+双摄+红外发射器+屏幕指纹。

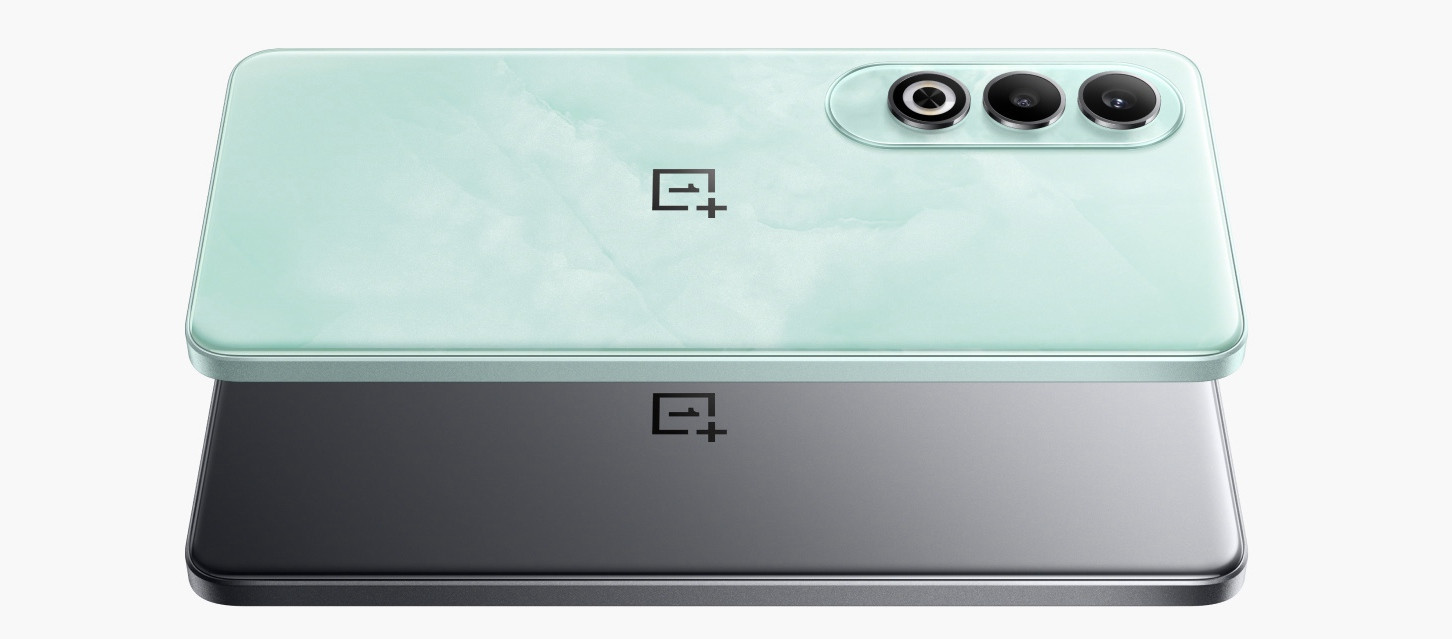

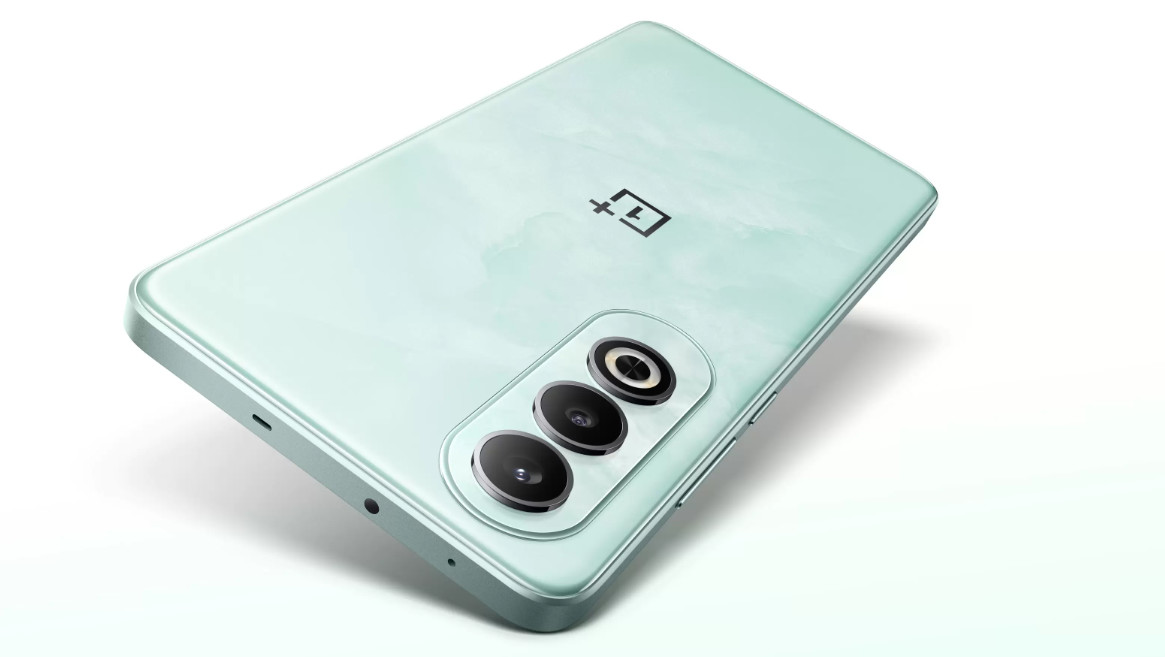

一加Ace 3V（PJF110）现有消息：首发骁龙7+ Gen 3，1.5K屏没用最新的8T LTPO技术，但中高亮度的频闪控制应该会更好）。塑料中框+玻璃后盖，绿和银双配色，顶配16GB内存，5500mAh电池（额定5360mAh）+100W快充，兼容33W UFCS快充。

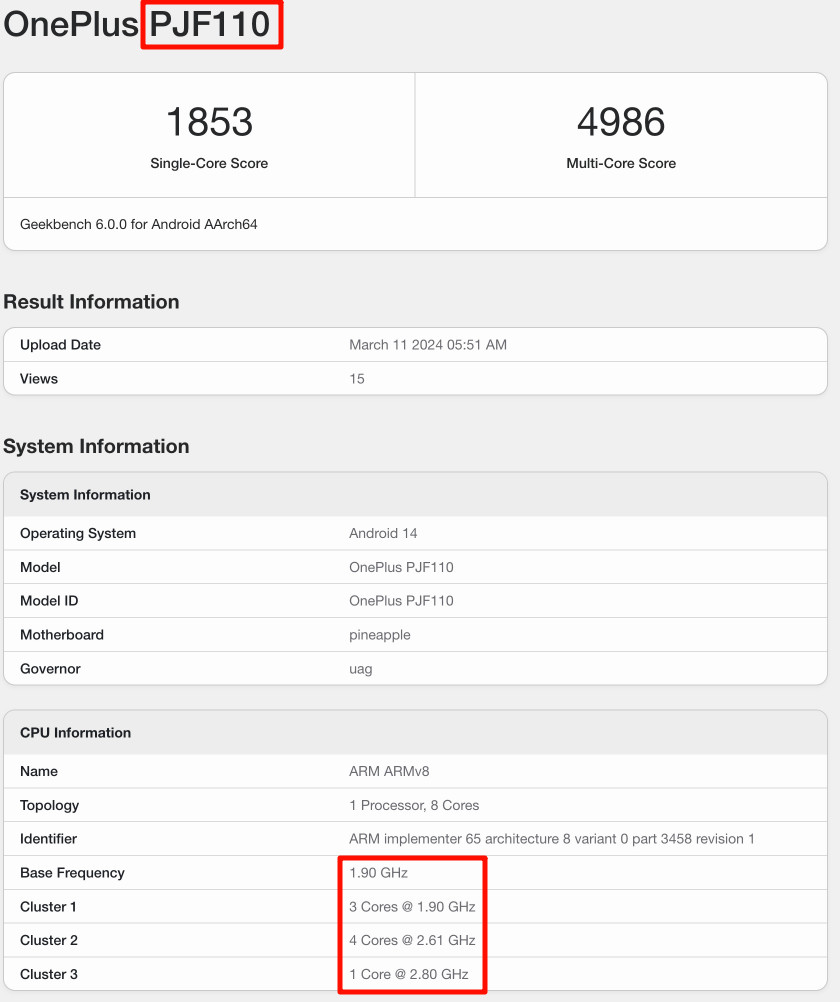

同日，一加Ace 3V（PJF110）还出现在GeekBench 6数据库，确认了骁龙7+ Gen 3的具体频率和实际CPU性能。

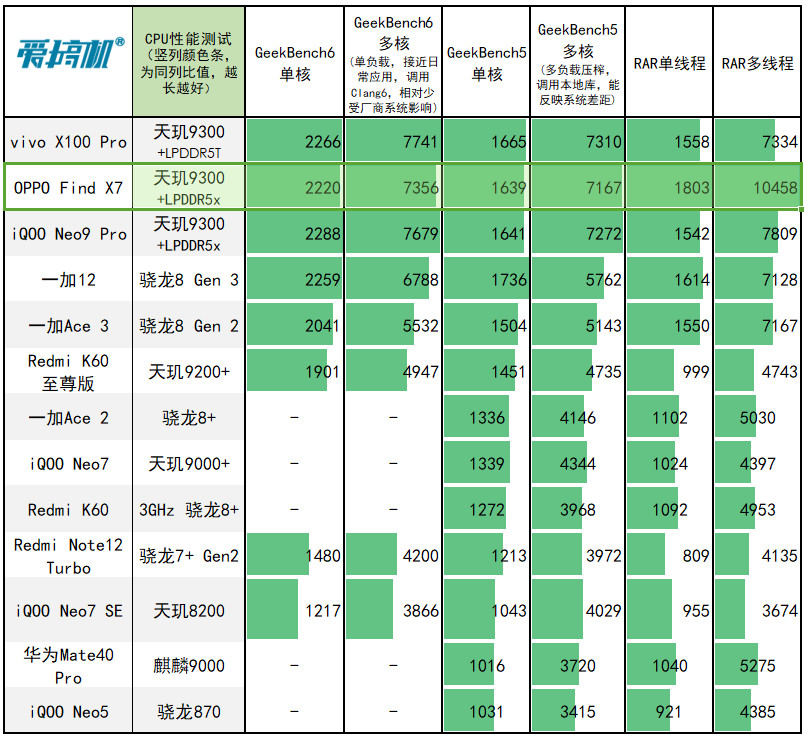

GeekBench 6单核1853，多核4986的成绩。单核性能弱于天玑9200+和骁龙8 Gen 2，多核性能夹在天玑9200+到骁龙8 Gen 2之间，大幅领先骁龙7+ Gen 2。这年度中端好U的位置已经占好了。

骁龙8s Gen 3和骁龙7+ Gen 3的关系，类似上一年的“3GHz降频版骁龙8+”与骁龙7+ Gen 2，有象征性的频率差距。

就是用X4/A720/A520这些新架构，做了个重置版的骁龙8 Gen 2（比8 Gen 3少一颗大核，多一颗小核），GPU则是规模大砍一刀再提频：

骁龙7+ Gen 3，SM7675，台积电4nm，2.8GHz的X4+4x2.6GHz的A720+3x1.9GHz的A520，Adreno 732 8xxMHz。4MB的L3+3.5MB的SLC缓存（骁龙8 Gen 3是12MB的L3+6MB的SLC缓存。骁龙8 Gen 2是8MB的L3+6MB的SLC缓存。骁龙7+Gen 2是6MB的L3+2MB的SLC缓存）

骁龙8s Gen 3，SM8635，台积电4nm，3.01GHz的X4+4x2.61GHz的A720+3x1.84GHz的A520，Adreno 735@9xx MHz

参考一下：

骁龙8 Gen 2（第二代骁龙8），台积电N4工艺，1+2+2+3的CPU结构，3.2GHz的X3 + 2x2.8GHz的A715 + 2x2.8GHz的A710 + 3个2GHz A510 Refreshed，8MB的L3+6MB的SLC缓存。3Adreno 740@680MHz

骁龙8+（即骁龙8+ Gen 1、第一代骁龙8+），台积电4nm工艺，3.2GHz X2+3x2.75GHz A710+2.0GHz A510。6MB的L3+4MB SLC缓存。Adreno 730@900MHz

骁龙7+ Gen 2（第二代骁龙7+），台积电4nm工艺，2.91GHz的X2+3个2.49GHz的A710+4个1.8GHz的A510，6MB L3+2MB SLC缓存，从4通道内存砍到双通道。GPU是Adreno 725@580Hz

高通主要是对骁龙7+ Gen 3的频率、L3缓存和SLC缓存动刀，对比骁龙8 Gen 2几乎就是对半砍，所幸性能貌似损失并不是很大。
